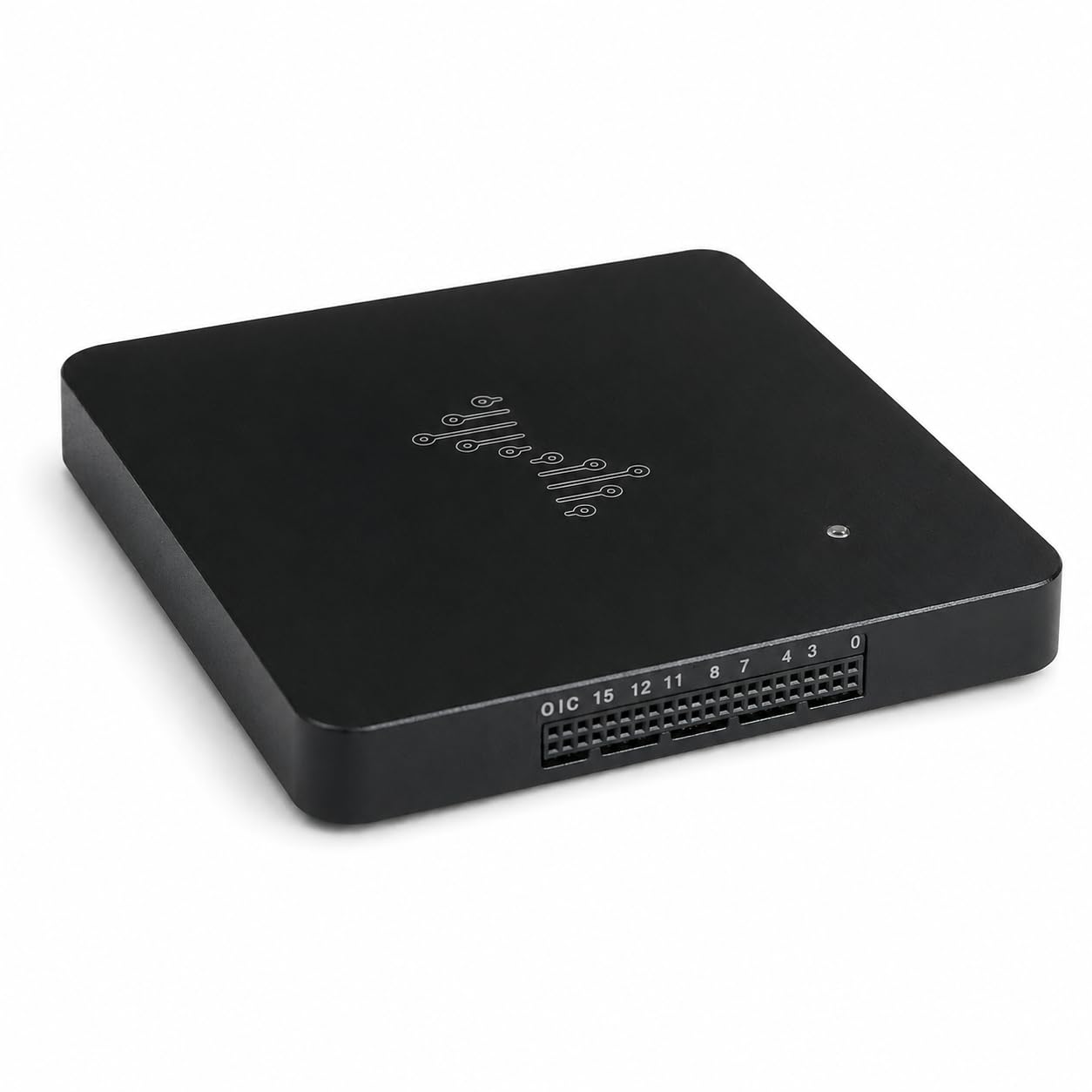

DSLogic Plus USB Logikanalysator, 16-Kanal Digitaler Signal- und Protokollanalysator, 400MHz Abtastrate, 256Mbits SDRAM, USB 2.0 (Plus – 400MHz / 256Mbits)

- 16-Kanal Logikanalyse mit 400MHz Der DSLogic Plus ist ein kompakter USB 2.0 Logikanalysator mit 16 Kanälen und bis zu 400MHz Abtastrate im Buffer-Modus. Ideal für präzise digitale Signalanalyse, MCU-Debugging, Embedded-Entwicklung und Protokollprüfung.

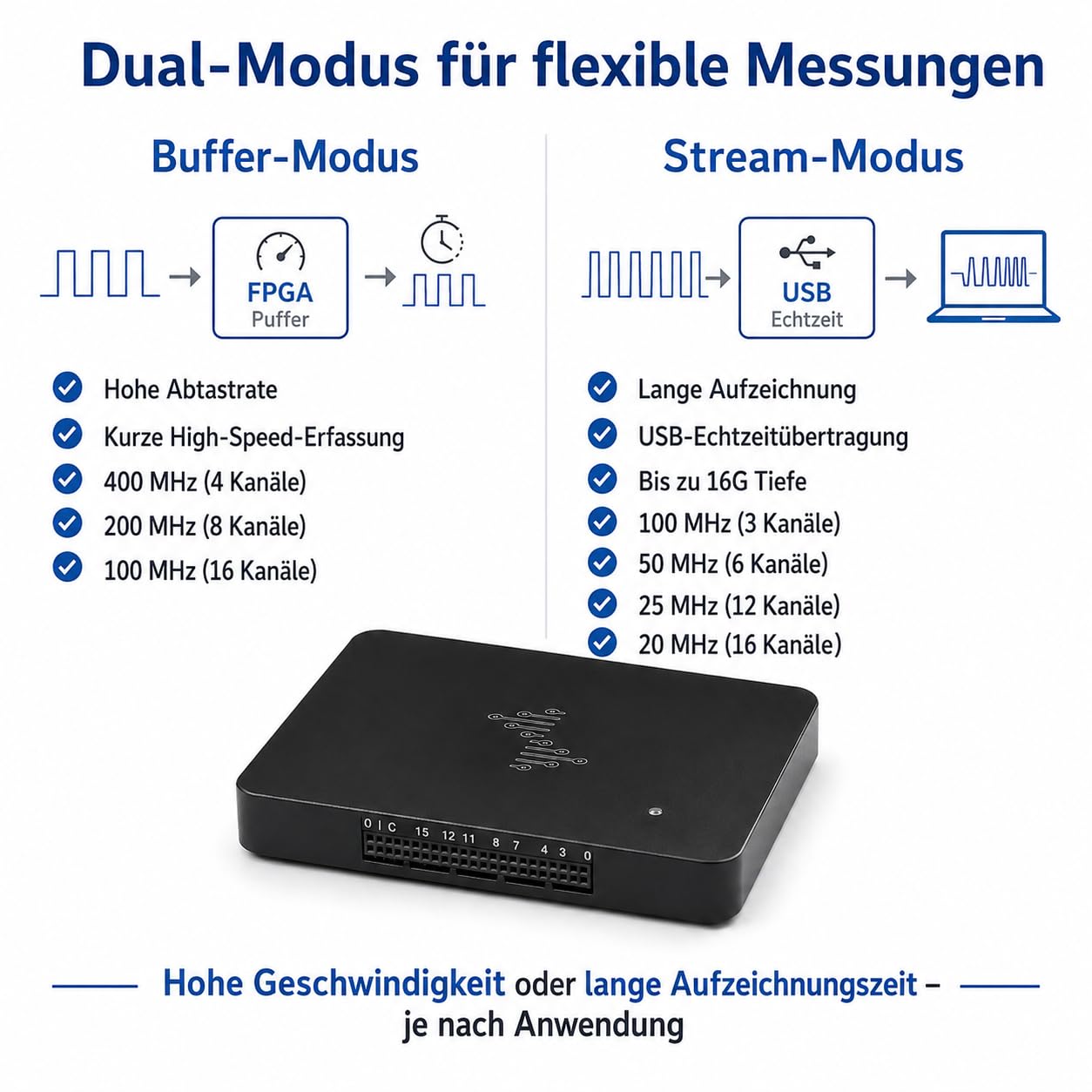

- Buffer- und Stream-Modus Im Buffer-Modus unterstützt der Analyzer 400MHz bei 4 Kanälen, 200MHz bei 8 Kanälen und 100MHz bei 16 Kanälen. Im Stream-Modus sind längere Aufzeichnungen mit 100MHz bei 3 Kanälen, 50MHz bei 6 Kanälen, 25MHz bei 12 Kanälen oder 20MHz bei 16 Kanälen möglich.
- 256Mbits SDRAM und hohe Abtasttiefe Mit 256Mbits Hardware-Speicher und bis zu 256M Abtasttiefe im Buffer-Modus eignet sich DSLogic Plus für schnelle Messungen und anspruchsvolle Analyseaufgaben. Im Stream-Modus unterstützt er bis zu 16G Abtasttiefe für Langzeitaufzeichnungen.

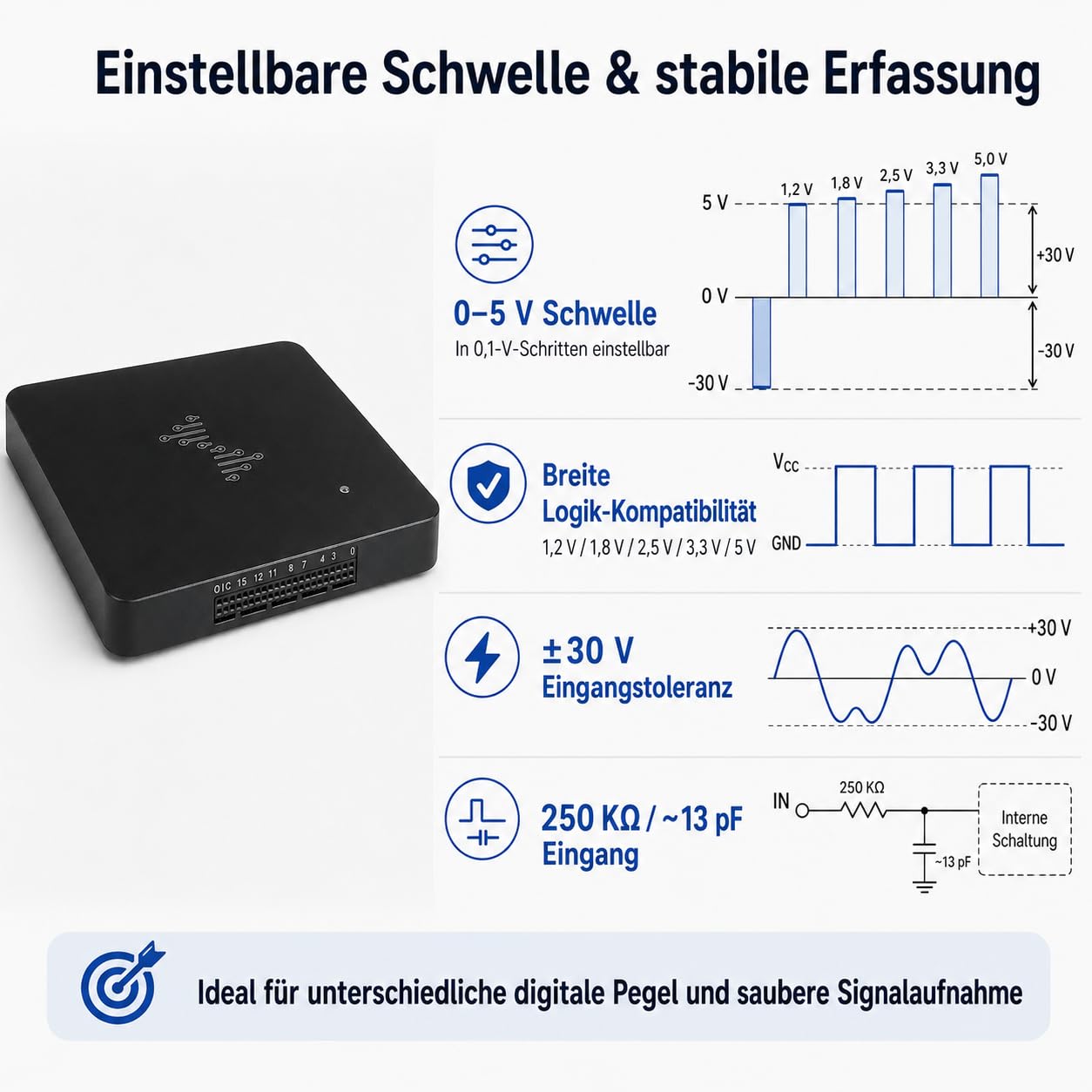

- Präzise Signalaufnahme Die minimale Abtastimpulsbreite von 5ns und das maximale Abtastsignal von 100MHz ermöglichen eine detaillierte Erfassung schneller digitaler Signale. Die einstellbare Schwellenspannung von 0–5V in 0,1V-Schritten unterstützt unterschiedliche Logikpegel.

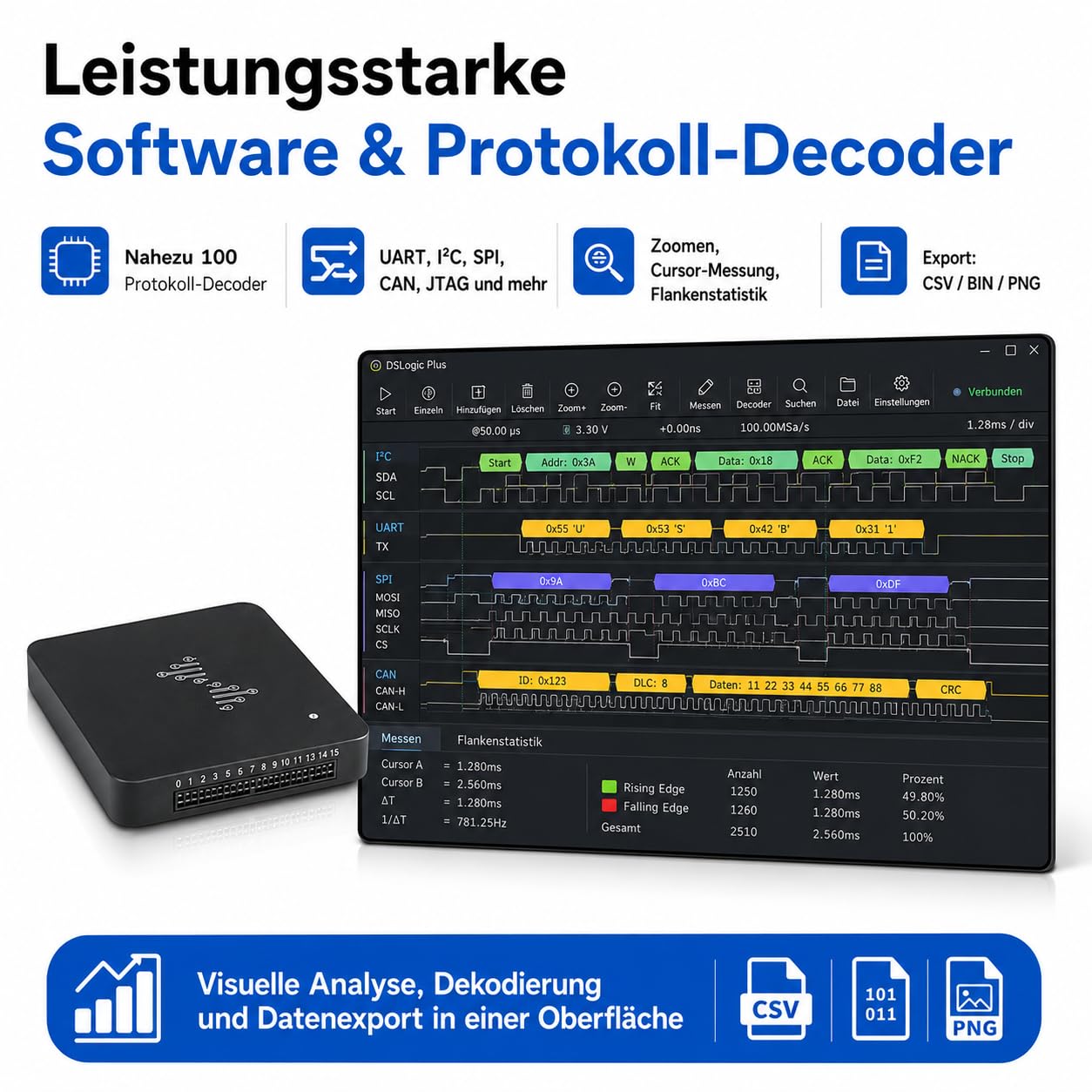

- Protokollanalyse und Softwaresteuerung Geeignet für UART, I2C, SPI, CAN und weitere digitale Schnittstellen. Die Software unterstützt Protokoll-Decoder, Wellenformanzeige, Zoom, Cursor-Messung, Flankenanalyse sowie Exportfunktionen für technische Auswertung und Dokumentation.
